噴淋塔工作原理及結構特點詳解



酸霧會在化工、電子、冶金、電鍍、紡織(化纖)、機械制造等行業的生產過程中產生。它不僅危害工廠周圍工人和居民的健康，腐蝕工廠設備和精密儀器，造成生產和生活損失，還對農作物和其他動植物的生存造成不利影響，對建筑物、文物和歷史遺跡等造成破壞。噴淋塔是工業除塵或廢氣處理最簡單的設備，是廢氣處理的一種設備。這種凈化設備可用于工業廢氣處理，結構簡單，成本低，氣體壓降小，無堵塞。通常酸霧廢氣較多，故又稱酸霧廢氣塔。但是我們的噴淋塔既可以處理酸霧廢氣，也可以處理其他廢氣，如氨(NH3)硫化氫廢氣、VOC有機廢氣、生活垃圾廢氣、垃圾燃燒廢氣。噴淋塔作為一種新型的噴淋吸收設備，已廣泛應用于廢氣凈化。它將硫化床的概念發展為氣液傳質設備，使噴淋塔內的填料處于流化狀態，從而強化傳質過程。以酸霧廢氣處理為例，簡要介紹了噴淋塔的工作原理、特點和結構。



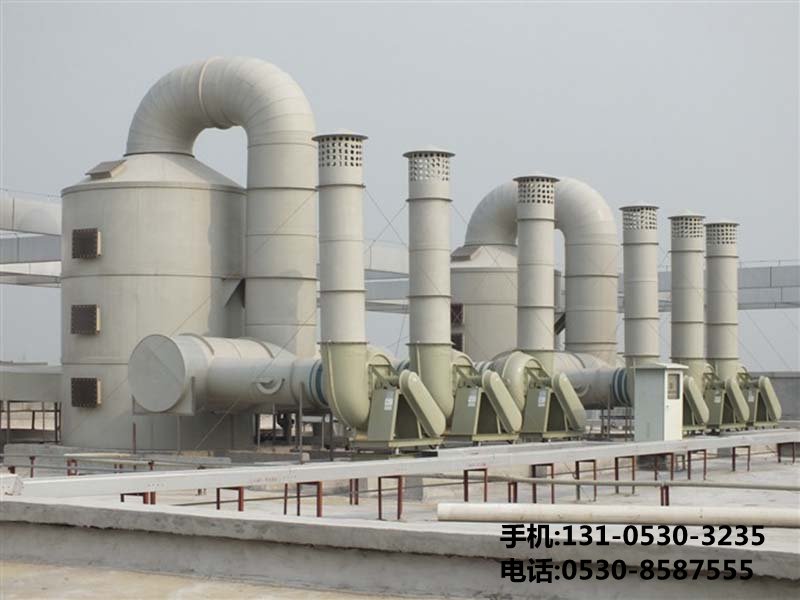

一、噴淋塔工作原理



酸霧廢氣通過風道引入凈化塔，通過填料層，與氫氧化鈉吸收液發生氣液兩相全接觸吸收中和反應。酸霧廢氣凈化后，經除霧板脫水除霧后，由風機排入大氣。吸收液由塔底水泵加壓后在塔頂向下噴淋，再流回塔底循環使用。凈化后的酸霧廢氣符合省、地方排放標準要求，低于國家排放標準。



二、噴淋塔結構

常規噴淋塔的結構概括為:一層除霧、二層噴淋、三層填料、四個窗口、五個球閥。



1.除霧層:一般用格柵板隔開，上面放置填料，填料層高度可達500mm。為了提高除霧效率，噴淋塔可以加裝板式除霧器。



2.噴淋層:噴淋層由噴管和噴嘴組成。根據噴淋塔的直徑，噴淋管和噴嘴的密度不同。采用高效噴嘴，噴霧均勻，流量大，不易堵塞。



3.填料層:填料層在除霧層和噴淋層的上方，填料放置的地方。主要填充物是多面體空心球和萊西環。噴淋塔中的填料層用作氣液相間接觸元件的傳質設備。填料支撐板安裝在填料塔的底部，填料雜亂地放置在支撐板上。填料上方安裝有填料壓板，以防止上升氣流吹動填料。噴淋塔的噴淋液從塔頂通過液體分布器噴到填料上，并沿填料表面向下流動。



4.窗口:也叫檢查口。通常塑鋼窗有φ500mm和φ400mm兩種規格。窗口的主要功能是觀察噴淋塔的運行情況，更換填料，檢修噴嘴。



5.活接頭球閥:主要控制循環水的開關。



6.此外，循環水箱也是噴淋塔的重要組成部分。水箱可靈活設置，可與噴淋塔體連接或斷開。



三、噴淋塔的特點



噴淋塔氣速高，處理量大，重量輕，汽液分布均勻，不易被固體和粘性物質堵塞。特別是由于塔內湍流較強，可以加強傳質和能量傳遞，因此可以大大減小塔的直徑和高度。塔內風量大，空塔風速1.5 ~ 6.0m/s，噴淋密度20 ~ 110m3/(m2？h)，壓力損失為1500 ~ 3800帕。噴淋塔除霧器采用旋流板除霧器。通過使氣體旋轉通過塔板，利用離心力去除霧，其除霧效率可達98%-99%。而且結構簡單，壓降小。
